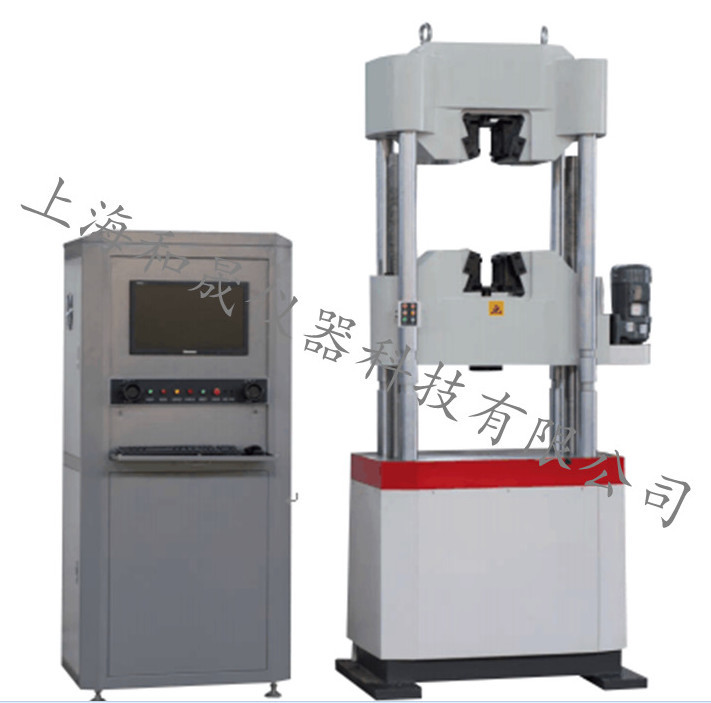

鋼絞線專用試驗機
產品描述：和晟儀器為您提供鋼絞線專用試驗機的廠家、價格、型號、品牌等參數信息,如有意向請聯系上海和晟儀器科技有限公司
產品型號
廠商性質
生產制造
更新時間
2018-12-27 17:01:00
訪問量
1009
一、產品簡介：
該系列產品主要用于鋼絞線拉伸力學性能試驗，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門。微機控制電液伺服式鋼絞線專用試驗機試驗成功率高，確保測得鋼絞線抗拉強度的真實值，完全符合GB/T5224-2003鋼絞線試驗標準。
二、產品描述：
設備由主機、油源、測控系統三部分組成，手動控制試驗過程、計算機全自動處理試驗數據。試驗結束后自動采取材料的FM、RPO.2、RM和Ft等實驗結果。
三、主要技術指標：
|
產品型號 |
HS-LEW-300D |
HS-LEW-600D |
HS-LEW-1000D |
|||
|
最大試驗力(kN) |
300 |
600 |
1000 |
|||
|
結構形式 |
六柱鏈條傳動油缸下置式 |
|||||
|
控制方式 |
手動控制加載過程 |
|||||
|
試驗機級別 |
1級 |
|||||
|
試驗力測量范圍（FS） |
2%-100% |
|||||
|
試驗力示值相對誤差（%） |
≥±1 |
|||||
|
力顯示分辨力 |
1/20000 |
|||||
|
變形有效測量范圍（FS） |
2%～100% |
|||||
|
變形顯示分辨力 |
1/20000 |
|||||
|
變形示值相對誤差（%） |
≥±0.5 |
|||||
|
位移分辨率(mm) |
0.01 |
|||||
|
位移示值相對誤差（%） |
≥±0.5% |
|||||
|
活塞最大移動速度(mm／min) |
0-70手動調整 |
|||||
|
橫梁調整速度(mm／min) |
250 |
|||||
|
油缸活塞行程(mm) |
150 |
|||||
|
最大拉伸空間(mm) |
1000 |
|||||
|
立柱間有效間距(mm) |
420 |
470 |
520 |
|||
|
拉伸輔具配置 |
液壓自動夾緊式拉伸輔具 |
|||||
|
鋼絞線夾持范圍 |
Ф12.7、Ф15.2mm |
Ф12.7、Ф15.2mm |
Ф12.7、Ф15.2mm |
|||
|
壓縮輔具配置(mm) |
Φ160球面自動找正式壓縮輔具 |
|||||
|
供電電源 |
380V/50Hz/三相四線制 |
|||||
|
可選配部件 |
||||||
|
拉伸輔具圓試樣夾持直徑(mm) |
Φ10-Φ32 |
Φ13-Φ40 |
Φ13-Φ50 |
|||
|
拉伸輔具扁試樣夾持厚度(mm) |
0-15 |
0-15mm |
0-30mm |
|||
|
彎曲輔具配置 |
三點式彎曲輔具 |
|||||
|
彎曲支輥上下直徑(mm) |
3×Φ30 |
|||||
四、設備主要配置：
4.1四立柱兩絲杠油缸下置式高強度主機一臺；
4.1.1鋼絞線專用拉伸輔具一套；
4.1.2試驗機專用壓縮輔具一套；
4.2一體式琴式油源控制柜一臺：
4.2.1意大利進口“馬祖奇”齒輪嚙合泵一臺；
4.2.2三相異步電動機一臺；
4.2.3液壓夾緊裝置用三位四通換向電磁閥兩支；
4.2.4液壓夾緊裝置用溢流閥一支；
4.2.5單向閥一支；
4.2.6精密濾油器一支；
4.2.7恒壓差送油閥一套；
4.2.8閉合式回油閥一套；
4.2.9琴式油源控制柜殼體一套（采用全噴塑處理）；
4.3測控系統一套：
4.3.1高精度位移測量裝置一套；
4.3.2高精度壓力傳感器一支；
4.3.3高精度電子引伸計一支；
4.3.4聯想品牌計算機一臺；
4.3.5 HPA4彩色噴墨打印機一臺；
4.3.6試驗機專用測控系統一套；
4.3.7 Windows操作環境下的試驗機專用控制軟件一套。
